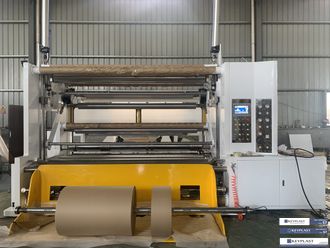

Бобинорезательная машина 1600 мм - высокоскоростная модификация до 600 м\мин

Описание бобинорезательной машины

1) Корпус:

Основной корпус машины имеет конструкцию из чугуна и стали (чугун после вторичной

обработки);

Основной приводной ролик изготовлен из бесшовных стальных труб (после поверхностной

закалки, хромирования, достижения зеркальной поверхности, обработки динамического

баланса);

Главный приводной прижимной ролик изготовлен из бесшовных стальных труб;

Направляющие ролики для материала – металлический ролики (алюминий) и резиновые

ролики (нитрил-бутадиеновый каучук);

В режиме движения основного корпуса и валов перемотки используются синхронизирующее

колесо и ремень.

2) Бок размотки:

Блок размотки имеет независимую структуру. Использование гидравлической системы без

рычага для захвата и подъема больших рулонов повышает эффективность и снижает

трудоемкость; катонная втулка джамбо- рулона может быть 3-4-6-12 дюймов;

Используется подвижный кронштейн с линейной направляющей;

1 компл. устройства регулировки смещения может точно настраивать движение влево и

вправо, вперед и назад с помощью маховика.

Привод натяжения размотки представляет собой 2 компл. пневматического тормоза RE,

Италия, PLC-управление и пропорциональный клапан для постоянного натяжения;

В качестве направляющего устройства EPC используется PAUSOURCE марки TAIWANESE.

3) Блок намотки:

3-х дюймовые пневмовалы, 2 шт. (один в машине, один запасной);

Привод натяжения намотки состоит из 2 компл. резиновых роликов диаметром 400 мм и

взаимодействует с прижимным рычагом (каждый ролик соединен с 1 двигателем и 1

редуктором);

Банановые ролики хорошего качества для раскатывания бумажных рулонов. Кривая

бананового ролика контролируется гидравлической системой; угол регулируется маховиком,

для бумаги разной толщины угол и высота бананового ролика будут разными;

Ножи специально разработаны для высокоскоростной резки бумаги, 10 компл. круглых ножей

китайского производства. Диаметр верхнего лезвия 120 мм, нижнего 200 мм;

Оснащен устройством для сбора обрезков: собирает края бумаги и переносит их в

определенное место для облегчения очистки;

Автоматический пневматический выталкиватель готовых рулонов;

Гидравлическая загрузка для готовых рулонов.

4) Электрооборудование:

Инвертор главного двигателя использует 2 инвертора;

В главном двигателе используется 2 векторных двигателя;

EPC использует аналоговое управление. Управление серводвигателем с помощью

ультразвукового сигнала;

Используется импортный PLC для достижения точного и стабильного управления, цветной

сенсорный экран для получения простых и красивых изображений. Интерактивная настройка

параметров, начало работы без сложных конфигураций: пользователю перед запуском нужно

только ввести параметры толщины, ширины, плотности, диаметра и скорости материала,

остальное будет выполнено автоматически с помощью компьютерного расчета;

С функциями автоматического и ручного ускорения и замедления;

1. Основные технические параметры:

Ширина джамбо-рола:              400-1600 мм

Диаметр втулки для размотчика:        3-12’’

Диаметр рулона размотки:     Ф1600 мм

Максимальный вес джамбо-рола:      3500 кг

Диапазон толщины бумаги:    30-500 г/м²

Скорость резки:             10-600 м/мин

Диапазон EPC:                ≤0,1 мм

Минимальная ширина продукта:        40 мм

Вес:       14000 кг

Мощность установки:                 380 В

Общая мощность:         50 кВт

Габаритные размеры (ДхШхВ):            3900х5200х4000 мм

1. Основная конфигурация:

PLC        SIEMENS, Германия

Главный инвертер двигателя, 2 шт.    Китай

Сенсорный экран          MCGS, Китай

Контроллер EPC            PAUSOURCE, Тайвань

Двигатель EPC                PAUSOURCE, Тайвань

Сенсор EPC       PAUSOURCE, Тайвань

Пневматический тормоз, 2 шт.              RE, Италия

Воздушный пропорциональный клапан          FESTO, Германия

Главный двигатель, 2 шт.          HENGSU, Китай

Банановый ролик, 2 шт. (регулируются гидравлически)        JINGYANG, Тайвань

Металлические ролики, 2 шт.               Китай

Основной пневматический элемент AIRTEC, Тайвань

Гидравлическая система загрузки       Китай

Главный подшипник   NSK, Япония

Направляющая               HIWIN, Тайвань

Пневмовал для намотки 3”, 2 шт.         Китай

Безваловый автопогрузчик для размотки (3”-6”-12”)               ZHONGTAI

Низковольтное оборудование:            SCHNEIDER, Франция

Кнопка и переключатель         SCHNEIDER, Франция

Круглые ножи, 10 компл.         Китай

1. Лист отдельного оборудования:

1             Внутренний шестигранник      1 компл.

2             Разводной ключ            1 шт.

3             Отвертка            1 шт.

4             Крестовая отвертка     1 шт.

5             Масляный шприц         1 шт.

6             Пульверизатор               3 шт.

7             Воздушный кран           2 шт.

8             Инструкция по управлению    1 шт.

1. Опциональные устройства:

Обычный круглый нож (Китай, верхнее лезвие, держатель ножа и нижнее лезвие)

Пневматический круглый нож (серия Maxcess Tidland Unibody, верхнее лезвие, держатель

ножа, нижнее лезвие);

компл.

3” пневмовал намотчика

4” пневмовал намотчика

Детали машин представлены ниже на фото:

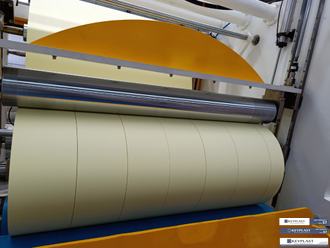

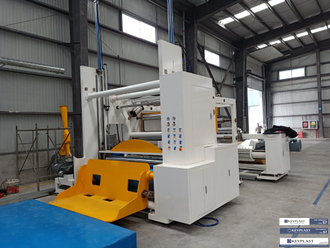

Блок намотки с устройством разгрузки.

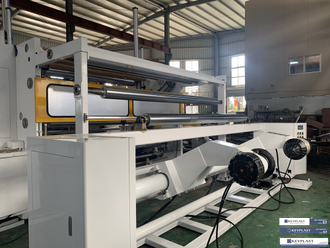

Безваловый размотчик с пневмотормозом.

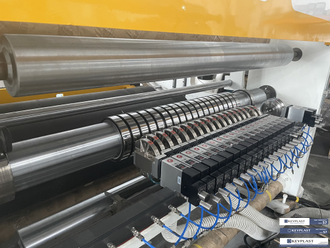

Круглые ножи для резки, Китай.

Намотчик (резиновый большой ролик 400 мм х 2 шт.).

Блок намотки с 2 двигателями для контроля обоих резиновых роликов.

Опциональные устройства, не входящие в стоимость машины:

Пневматические круглые ножи для резки (Maxcess Tid).
