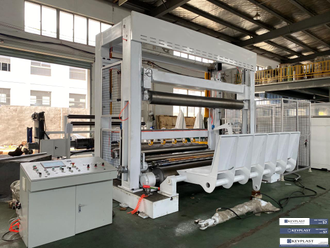

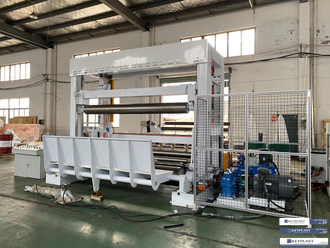

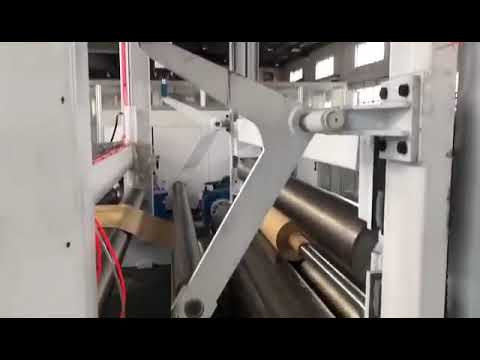

Высокоскоростная бобинорезательная машина (до 500 м\мин) шириной рабочей части 1600 мм.

Основные технические параметры:

 Спецификация:
1) Безваловая размотка:
Устройство стойки состоит из рамы, пневмотормоза, устройства продольной регулировки без вала (3,6
дюймов в сумме), гидравлической станции и т. д.
Лоток для бумаги имеет хорошую устойчивость и большую грузоподъемность. Максимальный диаметр
джамбо-рулона составляет φ1800 мм, а ширина составляет 2800 мм.

 Направляющий ролик:
Имеет очень толстую раму, будет стабильным при работе машины.

 Блок резки:
Устройство состоит из нижнего круглого ножа, верхнего круглого ножа и т. д.
Нижний круглый нож состоит из ножевого вала, круглого ножа, опоры подшипника и двигателя с
частотной регулировкой. Станок оснащен 4-мя нижними круглыми ножами с наружным диаметром φ200. Вал
круглого ножа приводится в движение двигателем с частотной регулировкой.
Верхний круглый нож состоит из балансира, цилиндров, держателей ножей, круглых ножей, линейных
направляющих и т. д. Станок оснащен 4 верхними круглыми ножами. При регулировке положения верхнего
круглого ножа ослабьте гайку для бокового перемещения по линейной направляющей. При регулировке
величины зазора между верхним и нижним ножами ослабьте гайку с квадратной головкой и переместите
верхние круглые ножи вверх и вниз для регулировки. После регулировки затяните гайку. Диаметр верхнего
круглого ножа составляет φ190, а его действия по подъему и опусканию контролируются воздушным
цилиндром, когда на панели управления резки воздушный клапан ножа установлен в положение «вверх» или
«вниз».

Балансир верхнего круглого ножа представляет собой сварную конструкцию из швеллерной стали для
поддержки верхнего круглого ножа. Он установлен на задней стойке рамы и с обеих сторон оснащен
регулировочными устройствами, которые можно регулировать вверх и вниз по всей стойке.
Спереди и сзади нижнего круглого ножа имеется опорный ролик диаметром 200 мм, так что бумага
может находиться в одной плоскости. Опорный ролик используется для поддержки рулона бумаги и
обеспечения подачи бумаги в устройство резки под постоянным углом.

Опорный ролик:
Роль опорного ролика заключается в том, чтобы поддерживать рулон бумаги и приводить его во
вращение в течение всего цикла намотки. Устройство опорных роликов состоит из передних и задних опорных
роликов и подшипниковых устройств. Опорный ролик проверен на динамическую балансировку, скорость
балансировки составляет 800 м/мин.
Корпус ролика представляет собой бесшовную трубу, а поверхность переднего ролика и заднего ролика
хромированы, чтобы предотвратить скольжение рулона бумаги и царапины на бумаге.

Прижимной ролик:
Функция прижимного ролика для бумаги заключается в контроле нагрузки на зазор между рулоном
бумаги и опорным роликом, и он состоит из прижимного ролика для бумаги, гидроцилиндра, скользящего
опоры, балансира и т. д. Прижимной ролик прошел испытание на динамическую балансировку, скорость
балансировки составляет 800 м/мин.

6) Банановый ролик:
Устройство включает в себя подвижный дугообразный ролик, направление дуги подвижного выгнутого
ролика можно регулировать в соответствии с толщиной бумаги, а бумага выравнивается в соответствии с
требованиями эксплуатации. Эта машина оснащена подвижным банановым роликом, который
устанавливается после разрезания бумажного полотна. Эта установка может обеспечить полное
выравнивание бумажного полотна при работе на высокой скорости.

 Ролик подачи:
Устройство подачи бумаги установлено на передней стойке и состоит из ролика подачи бумаги,
поворотного рычага, воздушного цилиндра и т. д.

 Верхнее прижимное устройство:
Прижимной ролик поддерживает постояный нажим между наматывающими и опорными роликами.
Функция гидроцилиндра заключается в поддержке высокого давления, когда рулоны намотки становятся
больше.

Устройство разгрузки:
Функция устройства разгрузки заключается в выгрузке намотанного бумажного рулона с опорного ролика
на землю.
Устройство разгрузки состоит из стола для разгрузки, гидроцилиндра φ100 и опоры подшипника.
Поверхность разгрузочного стола представляет собой стальную сварную конструкцию. Когда рулон бумаги
готов, панель управления «поднимает» разгрузочный стол, а затем рулон бумаги рулон проталкивается на
разгрузочный стол с помощью устройства подачи и панель управления подает команду «вниз». Чтобы
медленно выгрузить рулон бумаги, нужно нажать кнопку, скорость выгрузки регулируется дроссельным
клапаном, то есть «подъем» и «опускание» стола для разгрузки контролируются на электрической консоли.

Стойка:
Устройство в основном состоит из нижней направляющей, передней стойки, задней стойки и поперечной
балки. Конструкция рамы обладает хорошей жесткостью и высокой прочностью, что соответствует
требованиям безопасной работы на более высоких скоростях. Линейные направляющие установлены на раме,
а подъемное устройство для резки бумаги, верхняя втулка рулона бумаги и поддон могут скользить вверх и
вниз по направляющим.

 Редуктор:
Коробка передач состоит из двигателя, редуктора, тормоза, основания и т. д., и ее назначение состоит в
том, чтобы приводить во вращение передний опорный ролик. Муфта между редуктором и двигателем
оснащена тормозным колесом, которое согласовано с тормозом. Он действует как аварийный тормоз.
Устройство использует главный двигатель для передачи мощности на опорный ролик через зубчатый
редуктор с двойным выходным валом.

Пневматическая и гидравлическая система:
Гидравлическое устройство подает гидравлическое масло к механизму поддержания давления или
подъемному механизму опорного ножевого ролика от гидравлической станции через консоль.
Пневматическое устройство подает сжатый воздух в механизм подачи рулонов бумаги.
 Требования к контролю:
Контроль рулона намотки.
В процессе намотки, поскольку диаметр готового рулона бумаги продолжает увеличиваться, необходимо
обеспечить постоянное натяжение готового бумажного рулона.
Контроль вращения нижнего ножа.
Нижний нож приводится в движение двигателем переменного тока отдельно, а управление двигателем
проходит через частотный преобразователь переменного тока. Отклонение скорости нижнего ножа от
скорости бумажного рулона можно регулировать в соответствии с потребностями типа бумаги.
Порошковый магнитный тормоз для контроля натяжения намотки.
Блок размотки оснащен пневматическим контролем натяжения, а настройка натяжения осуществляется
на экране управления для обеспечения стабильного натяжения и производительности.
Гидравлический контроль давления опорного ролика.
 Конфигурация:

заточная машина

Общество с ограниченной ответственностью «Кейпласт»
Адрес юридический, фактический и почтовый: 197375, г. Санкт-Петербург, ул. Маршала Новикова д.41, корп.1 Лит.А,
пом. 57/0, ОГРН 1167847334038 ИНН/КПП 7838057985/781401001 ОКПО 04100916 ОКВЭД 46.69, 33.20 ОКТМО
40302000000, р/с 40702810306000019947 в Ст-Петербургском ф-ле ПАО «Промсвязьбанк» к/с 30101810000000000920 БИК
044030920 тел. (812) 648-23-64 Еmail: sea@keyplast.org

5. Преимущества этой машины:
1) Все электронное оборудование прошло сертификацию СЕ;
2) Все ролики коробки передач прошли динамическую/статическую балансировку;
3) С цилиндром и клапаном давления воздуха SMC, это позволит избежать проблем с перегрузкой;
4) Автоматическая система загрузки предназначена для загрузки тяжелых рулонов на разматывающую
стойку, что экономит время и снижает трудоемкость;
6. Тесты:
Подлежит испытанию перед отправкой с материалами, поставленными покупателем в соответствии с
указанными выше характеристиками.
