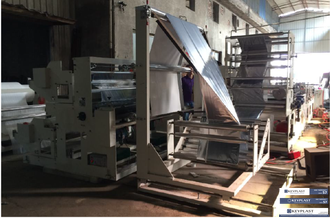

Высокоскоростная машина для изготовления термопакетов

Комплектация машины

1. Автоматическое устройство подъема Джамбо-рола и ламинирования:
2. Размотка:

• Максимальный диаметр размотки 600 мм;
• Размотчик с устройством EPC. С фотоэлементом, ручным контролем натяжения;
• Натяжение подачи контролируется двигателем переменного тока, автоматическая регулировка скорости;
• С треугольным складным устройством шириной 1600 мм, которое можно регулировать.

1. Машина для установки пластиковых ручек:
2. Устройство горячей спайки и охлаждения:
3. Блок боковой спайки:

• Нож боковой спайки, главная ось, приводной ремень, подъем и опускание цилиндра;
• Нож боковой спайки с водяной системой охлаждения;
• Нож боковой спайки изготовлен из лучшего материала, имеет высокотемпературный нагрев, аметаболический;
• Нож боковой спайки со скрытой нагревательной трубкой, стабильная температура;
• Поворотный тяжелый нож боковой спайки, поворачивается на 60°, легко чистится.

1. Автоматический стол для сбора пакетов:

• Стол для сбора использует автоматическую подачу;
• Когда пакеты достигают определенного количества, стол для сборки автоматически перемещается и продолжает работу;
• Приводится в движение сервоприводом с микродвигателем.

1. Основные параметры:

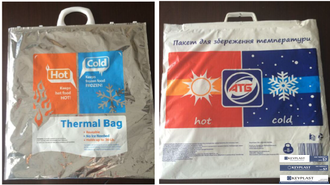

• Вид пакета: многослойный пакет, термопакет с ручкой;
• Длина пакета: макс. 700мм;
• Ширина пакета: макс. 900мм;
• Скорость машины: 50шт./мин;
• Скорость подачи материала: 1,2м/мин;
• Мощность главного двигателя (Zhibao, Тайвань): 1500В;
• Инвертер главного двигателя (Yaskawa, Япония): 1500В;
• Серводвигатель подачи (Yaskawa, Япония): 1,5кВт;
• Двигатель подачи: 550В;
• Инвертер подачи (Yaskawa, Япония): 750В;
• Контроль натяжения: фрикционный;
• Фотоэлемент, отслеживающий печатную марку: SICK, Германия;
• Контроль температуры: 1 способ;
• PLC: Panasonic, Япония;
• Общая мощность: 20кВт;
• Вес: 3500кг.

1. Части управления:

• Машина со стальным листом толщиной 12 мм;
• Подача с серводвигателем 1,5 кВт, Yaskawa, Япония;
• Сенсорный экран, Тайвань;
• PLC контроль, Япония;
• Интеллектуальный нагрев;
• Твердотельное реле;
• Двигатель контролируется инвертером 1,5 кВт, Yaskawa, Япония;
• Фотоэлемент для отслеживания печатной марки SICK, Германия.

1. Марки электрокомпонентов:

• Пневмоцилиндр: Shanko,Тайвань;
• Серводвигатель 1,5 кВт (1 компл.): Yaskawa, Япония;
• Инвертер 1,5 кВт: Yaskawa, Япония;
• Главный двигатель 1,5 кВт: Zhibao, Тайвань;
• PLC: Panasonic, Япония;
• Сенсорный экран: Wienview, Тайвань;
• Бесконтактный переключатель: Shanghai, Китай;
• Фотоэлемент: Sick, Германия;
• Переключатель питания 24 В, 50 Вт: Тайвань;
• Переключатели и кнопки: Schneider, Франция;
• Трансформатор 380 В, 50 Гц: свое.

1. Список запасных частей:

• Набор инструментов (ящик для инструментов, гаечный ключ на 10 #, набор внутренних шестигранных ключей, две отвертки, ключ с кожаной головкой Vector. 8-10,12-14,17-19 у каждого по одному);
• Высокотемпературная клейкая ткань: 1 шт.;
• Датчики приближения малого типа: 2 шт.;
• Магнитный контактор малого типа: 4 шт.;
• Термопара: 2 шт.;
• Переключатель и ручка: каждого по 2 шт.;
• Ножи: 2 коробки;
• Твердотельное реле: 2 шт.;
• Инструкция: 1 шт.;
• Инструкция коррекции, инструкция инвертора;
• Площадка для ног: 16 шт.;
• Труба нагрева: 1 шт.;
• Электрический магнитный клапан: 1 шт.;

 В стоимость оборудования включены ПНР, обучение персонала, При необходимости выполняется монтаж, шеф-монтаж, полный инжиниринг проекта, финансирование проекта, сопровождение коммерческой деятельность проекта до 36 месяцев. Будем рады видеть Вас в числе наших клиентов.
