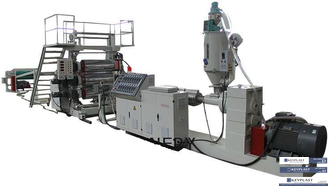

Экструдер для изготовления кабельной ленты

Исходный материал

LDPE гранулы

Толщина полосы

1,5-3 мм

№

Наименование

Кол-во

1

Одношнековый экструдер SJ-90

1 компл.

2

Гидравлический сменщик экрана

1 компл.

3

Т-матрица

1 компл.

4

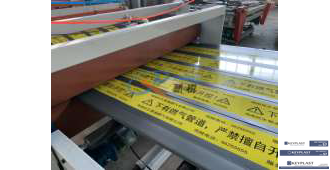

Трехвалковый коландер с ламинированием предупреждающей пленки

1 компл.

5

Регулятор температуры роликов

1 блок

6

Охлаждающий кронштейн и устройство резки и отрезания кромки

1 компл.

7

Вытягивающая машина

1 компл.

8

Гильотинный резак

1 компл.

9

Намотчик

1 компл.

10

Электрическая система контроля

1 компл.

Вспомогательные машины

11

Миксер для гранул

1 компл.

1.       Одношнековый экструдер SJ-90                                                                                                                       1 компл.

1

Матрица

SJ-90

2

Соотношение диаметра шнека

33:1

3

Диаметр шнека

Ф90

4

Особенности шнека

Вакуумный вытяжной шнек

5

Мощность вакуумного насоса

3 кВт

6

Прочность цилиндра

HV>740

7

Прочность шнека

HV>940

8

Материал цилиндра

38CrMoAIA, азотирование

9

Глубина азотирования

0,5-0,7 мм

10

Цилиндр

Оснащен керамическим нагревательным змеевиком, крышкой из нержавеющей стали и охлаждающим вентилятором

11

Зоны нагрева

6 зон

12

Мощность нагрева

33 кВт

13

Зоны охлаждения

6 зон

14

Мощность охлаждения

250 кВт х 6

15

Мощность основного двигателя

55 кВт, Siemens, стандартный АС двигатель

16

Автоматическая машина погрузки

1,5 кВт, нержавеющая сталь, шнековая погрузка

17

Выход экструдера

150 кг/ч

18

Вес экструдера

4000 кг

19

Редуктор (сделано в Цзянъинь)

20

Базовая структура

Вертикальное крепление

21

Модель

250#

22

Охлаждение

Внешняя циклическая система охлаждения

23

Материал коробки передач

Поверхность зуба 20CrMnTi, азотирование. Прикреплена система смазочного масляного насоса. Вся коробка передач представляет собой специальное редукторное устройство, которое отличается длительным сроком службы, низким уровнем шума и низким нагревом.

2.       Гидравлический сменщик экрана                                                                                                                   1 компл.

1

Тип сменщика

Гидравлический (шестеренчатый насос FC16)

2

Установка сменщика

1 компл., мощность масляного насоса: 2,2 кВт

3

Материал сменщика

Матрица из специальной легированной стали

4

Структура сменщика

Двухполостной, без остановки

3.       Т-матрица                                                                                                                                                               1 компл.

1

Размеры Т-матрицы

Эффективная ширина матрицы: 620 мм (продукты: 500 мм, 1,5-3 мм)

2

Материал матриц

42CrMo, матрица из специальной легированной стали, путем ковки и закалки, износостойкая, антикоррозионная, выдерживает высокое напряжение, высокая точность и длительный срок службы

3

Толщина хромированной пластины

0,05-0,06 мм

4

Тип матричной головки

Т-тип

5

Тип нагрева

Электрический нагревательный стержень из нержавеющей стали

4.       Трехвалковый коландер с ламинированием предупреждающей пленки                                        1 компл.

1

Размер роликов

400х750 мм

2

Толщина стенки роликов

30 мм

3

Обработка поверхности

Зеркальное твердое хромирование

Толщина хрома: 0,08 мм

4

Материал роликов

Сталь 45 #, термообработка

5

Твердость роликов

HRC55

6

Мощность

1,1 кВт х 3 компл., АВВ контроль частоты

7

Скорость роликов

0,5-3 м/мин

8

Подъем и опускание роликов регулируется, диапазон от 0 до 50 мм.

9

Движение коландера вперед и назад управляется двигателем мощностью 0,75 кВт.

10

Рама изготовлена из стали и сварного цельного стального листа.

11

Устройство ламинирования предупреждающей пленки

Двигатель магнитного порошкового тормоза

2 компл., 2 НМ в каждом комплекте

Прижимной ролик

1 компл.

5.       Регулятор температуры роликов                                                                                                                     3 компл.

1

Количество

2 компл.

2

Мощность водяного насоса

1,5 кВт х 3 компл.

3

Мощность нагрева

9 кВт х 3 компл.

4

Регулирование температуры

1 блок х 3 компл.

6.       Охлаждающий кронштейн и устройство резки и отрезания кромки                                                  1 компл.

1

Ролик

Опорный ролик. Полированный алюминиевый ролик

2

Длина охлаждающего кронштейна

8 м

3

Тип охлаждения

Естественное охлаждение

4

Кол-во разрезающих ножей

4 шт.

7.       Вытягивающая машина                                                                                                                                     1 компл.

1

Эффективная ширина

750 мм

2

Диаметр ролика

250 мм

3

Материал ролика

Резина

4

Мощность

2,2 кВт, АВВ контроль частоты

8.       Гильотинный резак                                                                                                                                             1 компл.

1

Мощность резки

3 кВт

2

Счетчик метров для фиксированной длины резки

Autonics

9.       Намотчик                                                                                                                                                                1 компл.

10.   Электрическая система контроля

Инвертер

АВВ

Основной двигатель

Siemens

Контактор, кнопка, воздушный переключатель

Schneider

Термометр

Omron

Твердотельное реле

Fotek

Потенциометр

Bourns

Предохранитель

Huro

Система предупреждения

Автоматическая сигнализация при перегрузке двигателя

№

Наименование

Кол-во

1

Контактор

2 шт.

2

Контроллер температуры

2 шт.

3

Реле

2 шт.

4

Потенциометр

2 шт.

5

Высокотемпературный провод

10 м

6

Термопара

5 шт.

7

Охлаждающий вентилятор

1 компл.

8

Нагревательный змеевик

2 шт.

9

Воздухопровод

10 м

10

Ножи для отрезания кромки

10 шт.

11

Инструменты для линии и матриц

1 шт.
