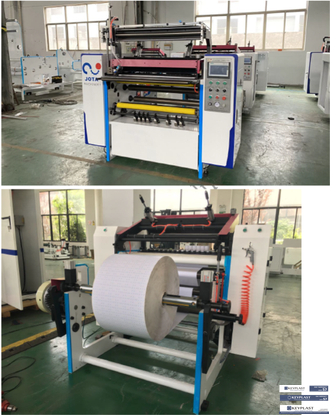

Бобинорезательная машина для чековой ленты

Компоненты

Блок размотки

- автоматическая система подъема;

- разжимной пневмовал 3” (76 мм);

- постоянное натяжение с помощью подвижного ролика;

- натяжение встроено в PLC.

Блок резки

- дисковое лезвие;

- дисковое лезвие имеет самозажимной кулачок;

- нож с регулируемым и подвижным основанием лезвия;

- счетчик метража.

Блок намотки

- 0,5”, 1”, 1,5” или как вы закажете;

- технология центральной намотки;

- прижимной ролик;

- автоматический складыватель;

- блок автоматической резки и спайки.

Система управления

- Siemens PLC и HMI;

- все параметры отображаются на мониторе;

- электрические низковольтные приборы, Schneider.

Блок сборки обрезков

- вентилятор для обрезков с выдувной трубой.

Опциональное

- автоматический загрузчик бобин;

- блок автоматической обрезки и сброса рулонов;

- упаковочная линия для терморулонов.

Максимальная ширина размотки:

900 мм

Максимальный диаметр размотки:

1000 мм

Максимальный диаметр намотки:

270 мм

Максимальная ширина резки:

25 мм

Максимальная скорость машины:

110 м/мин

Основная мощность:

2,95 кВт

Вал размотки:

3” (76 мм) разжимной пневмовал

Вал намотки:

0,5”, 1” или как вы закажете

Вес машины:

1200 кг

Габаритные размеры:

1900*1700*1700 мм

Наименование

Модель

Кол-во

Пометки

Компьютерная система

PLC+ HMI

1 компл.

Siemens

Двигатель

1 компл.

Siemens, Германия

Преобразователь частоты

1 компл.

Innovane

Вал размотки

3” (76 мм) разжимной пневмовал

Вал намотки

0,5”, 1”

Верхнее/нижнее дисковое лезвие

16 компл.

Магнитный тормоз

1 компл.

Тайвань

Контроль натяжения

1 компл.

Встроено в PLC

Магнитная муфта

1 компл.

Тайвань

Низковольтный электрический переключатель

SCHNEIDER

Вентилятор

1 компл.

Китай

Цилиндр

Airtac, Тайвань

Клапан впуска сжатого воздуха

SMC, Тайвань

Реле

CHNT
