Гранулятор 400 кг\час

Артикул: 565

Линия грануляции 400 кг\час

6700000 руб.

Артикул: 565

Купить в 1 клик

Линия предназначена для переработки всех вторичных полиолефинов.

Описание

Техническое описание линии

Главная информация:

Материал: дробленые полипропиленовые пакеты;
Производительность: 350-400 кг/ч;
Общая мощность установки: около 247 кВт, фактическая потребляемая мощность около 210 кВт;
Напряжение: 380В, 50 Гц;
Габариты цеха: 20 м (Д)*6 м (Ш)*4 м (В);
Потребление воды: 2-3 м3/ч;
Потребление воздуха: 0,12 м3/ч, давление воздуха 0,7 мПа;
Температура: ≤40°С;
Рабочая сила: 2 человека.

Технологический процесс линии гранулирования пленки PP/PE выглядит следующим образом:

Ленточный конвейер уплотнитель одношнековый экструдер SJ120/33 высокоскоростной сменщик фильтра гранулятор с водокольцевой резкой машина для обезвоживания хранилище

Конфигурация линии:

ленточный конвейер;
агломератор;
одношнековый экструдер SJ120/33;
высокоскоростной сменщик фильтра;
гранулятор с водяной резкой;
обезвоживающая машина;
вибрационное сито и хранилище;
шкаф управления.

Ленточный конвейер с металлическим датчиком:

Пункт	Описание	Пометки

1	Конвейерная часть	5000 мм
2	Мощность двигателя	2,2 кВт, двигатель АС, Siemens
3	Материал	Резина
4	Ширина ленты	800 мм
5	Контроль скорости	Инвертер АВВ
6	Регулируемая надземная высота и подвижность

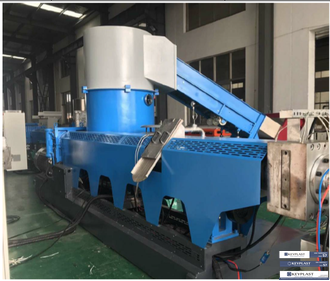

Агломератор:

Пункт	Описание	Пометки

1	Двигатель	75 кВт, двигатель АС, Siemens
2	Ротационные ножи	3 группы, каждая группа по 3 шт. лезвий
3	Неподвижные ножи	12 шт.
4	Материал ножей	Легированная сталь, материал SKD-11
5	Материал цилиндра	Нержавеющая сталь 304
6	Толщина слоя из нержавеющей стали на цилиндре	8 мм
7	Диаметр цилиндра	1100 мм
8	Внутри машины есть точка измерения температуры.
9	Система уплотнителя имеет одно окно с подсветкой для наблюдения.
10	Система уплотнителя имеет одну хорошо закрытую большую дверь, которая используется для очистки оставшегося материала внутри агломератора.
11	Есть подсветка для просмотра материала внутри уплотнителя.
12	Внутри уплотнителя есть разбрызгиватель воды. Когда повышается температура цилиндра, система автоматически разбрызгивает воду.
13	Способ охлаждения лезвий и подшипников	Холодной водой
14	Марка подшипников	SKF, Германия
15	Применение: разрезает пленку на хлопья и сжимает их, затем отправляет в экструдер, что может улучшить производственную мощность.

Одношнековый экструдер SJ120/33:

Пункт	Описание	Пометки

1	Диаметр шнека	Ф120 мм
2	Мощность двигателя	110 кВт, двигатель АС, Siemens
3	L/D	33:1
4	Зоны нагрева цилиндра	6 кВтХ7 зон
5	Материал шнека и цилиндра	38CrMoAl с нитридной обработкой
6	Мощность вакуумного насоса	4 кВт
7	Система вакуумной дагазации	2 зоны
8	Тип редуктора	Специальный жесткий редуктор
9	Марка редуктора	GUOMAO
10	Способ смазки	Высококачественное смазочное масло
11	В системе трансмиссии используется немецкая технология. Горизонтальная конструкция с тремя подшипниками, подшипник SKF, смазка маслом, импортное уплотнение. Используется пружинный штифт для защиты от перегрузки и от переполнения, электрические элементы имеют защиту от переполнения.
12	Контроллер температуры сделан в Японии «RKC».
13	Матричная головка экструдера с датчиком рабочего давления.
14	Шнековый цилиндр с системой контроля защиты температуры. Когда температура шнека или цилиндра не достигла заданной, экструдер не начнет работать.

Высокоскоростной сменщик фильтра:

Пункт	Описание	Пометки

1	Безостановочное устройство по смене фильтра	2,2 кВт
2	Время смены фильтра	<2 с.
3	Рабочее давление системы	30 мПа
4	Диаметр фильтра	300 мм

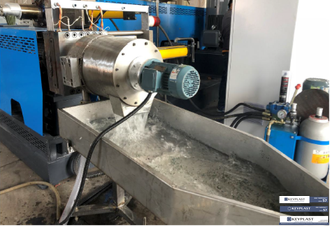

Гранулятор с водяной резкой:

Пункт	Описание	Пометки

1	Материал дизы для экструзии	400Cr, внутренняя поверхность отполирована
2	Мощность головки гранулятора	2,2 кВт, АС двигатель, Siemens
3	Способ контроля рабочей скорости	Инвертер АВВ
4	Кол-во лезвий	2 шт.
5	Материал лезвий	SKD-11
6	Материал резервуара и гранулятора	Нержавеющая сталь 304

Вертикальная обезвоживающая машина:

Пункт	Описание	Пометки

1	Материал водного резервуара	Нержавеющая сталь 304
2	Мощность двигателя	5,5 кВт, двигатель АС, Siemens
3	Скорость	1440 об/мин
4	Материал машины	Нержавеющая сталь 304
5. Это обезвоживающая машина высокого качества, поверхность с керамическим напылением.

Вибрационное сито:

Пункт	Описание	Пометки

1	Применение	Отделяет нормальный материал от плохих гранул.
2	Мощность двигателя	0,18 кВт*2 комплекта
3	Материал, контактирующий с пластиком	Нержавеющая сталь 304

Пневмотранспорт:

Пункт	Описание	Пометки

1	Мощность двигателя	4 кВт
2	Диаметр насоса	110 мм
3	Контактирующий материал	Нержавеющая сталь 304

Хранилище:

Пункт	Описание	Пометки

1	Объем	1,5 м3
2	Материал	Нержавеющая сталь 304

Коробка управления на всю линию:

Пункт	Описание	Пометки

1	Частотный инвертер	АВВ
2	Кконтактор	Schneider
3	Электрическое твердотельное реле	Schneider
4	Контроллер температуры	RKC, Япония
5	Главный двигатель	Siemens
6	Все другие электрические детали также используют всемирно известный бренд.

С. Необходимые запчасти (бесплатно):

№	Наименование	Кол-во	Применение
1	Инструмент для демонтажа шнека	1 компл.	Демонтаж шнека
2	Лезвие гранулятора	10 шт.	Гранулятор
3	Датчик давления	1 шт.	Муфта
4	Термопара	5 шт.	Цилиндр
5	Контроллер температуры	3 шт.	Шкаф управления
6	Контактор АС	2 шт.	Шкаф управления
7	Нагревающй элемент	2 шт.	Для шнекового цилиндра
8	Лезвие для уплотнителя	1 компл.	Полный комплект для уплотнителя
9	Резиновое уплотнение и прокладка	10 шт.	Для различного соединения
10	Красная кнопка	5 шт.	Шкаф управления
11	Синяя кнопка	5 шт.	Шкаф управления
12	Экстренная остановка	1 шт.	Шкаф управления
13	Контактор	2 шт.	Шкаф управления
