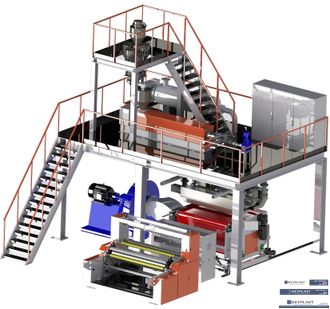

Линия для производства спанбонда 1600 мм 3 слоя

Цех

Габариты (м*м*м): 15 (Д)*8 (Ш)*8 (В)

Кран: позиционирование машины

Температура и влажность

≤40°С ≤95%

Электропитание и мощность установки

380 В, 50 Гц

Провода/кабели

Провода / кабели от источника питания до шкафа управления данной производственной линии; все электрические кабели от шкафа управления к каждой машине.

Шланг/труба охлаждающей воды

Водоснабжение машин и бассейнов

Смазочное масло

Exxon mobil

Компрессор

Подача сжатого воздуха

Рабочая сила

2 человека

Мощность установки

390 кВт (фактическая потребляемая мощность на 65%)

Холодная вода

≤20°С, ≥0,3 мПа, ~15-16 м3/ч

Сжатый воздух

0,3 м3/мин, 0,4-0,8 мПа

Рабочая сила

1 человек

№

Наименование

Кол-во

1

Вакуумный загрузчик

1

2

Сушилка с пластиковой воронкой

1

3

Одношнековый экструдер SJ90/30

3

4

фильтрозаменитель

1

5

Насос-дозатор

1

6

Трубопровод  для расплава

1

7

Комбинированная матричная головка для выдувания расплава

1

8

Вентилятор

1

9

Система горячего воздуха

1

10

Вытяжной вентилятор

1

11

Подключенный трубопровод

1

12

Машина плетения

1

13

Статический уровень

1

14

Намотчик с резкой (Продольно-намоточная машина)

1

15

Система электрического управления

1

№

Наименование

1

Вакуумный загрузчик

Номинальная производительность:>100 кг/ч;

Мощность двигателя: 2,2 кВт;

Диаметр трубы: Φ38 мм;

Воронка: нержавеющая сталь;

Максимальный объем воздуха: 2 м3/мин.

2

Сушилка с пластиковой воронкой

Вместимость воронки: 210 л;

Производительность на выходе: 300 кг;

Мощность вентилятора: 0,2 кВт;

Мощность нагрева: 9 кВт.

3

Одношнековый экструдер SJ90/30

Шнек:

Диаметр шнека: Ф90 мм;

L/D: 30/1;

Материал шнека: 38CrMoAlA;

Обработка поверхности: азотация, толщина: 0,5-0,7 мм, полировка;

Прочность поверхности: ≥HV740;

Скорость: 20-80 об/мин;

Цилиндр:

Материал: 38CrMoAlA;

Внутренняя обработка поверхности: азотация, толщина 0,4-0,7 мм;

Прочность поверхности: ≥HV940;

Зоны нагрева: 5 зон;

Способ нагрева: керамический нагреватель;

Мощность нагрева: 35 кВт;

Двигатель:

Мощность двигателя: 55 кВт;

Основная электрическая часть:

Контроллер температуры: RKC;

Автоматический выключатель низкого напряжения: Schneider;

Инвертер: АВВ;

Система самозащиты:

Защита двигателя от перенапряжения;

Защита цилиндра от избыточного давления.

4

Сменщик экрана

Метод управления: гидравлическое управление;

Мощность управления: 3 кВт;

Диаметр гидравлического цилиндра: в среднем 100 мм;

Диаметр фильтра: 125 мм;

Один комплект гидравлической системы состоит из: гидравлический резервуар, реверсивный клапан, гидравлический контур, масляный насос, насосный двигатель;

Один комплект датчика давления;

Оборудовано устройством регуляции давления;

Общая мощность нагрева: 8 кВт.

5

Насос-дозатор

Управление АС инвертором: инвертор ABB;

Привод: червячный редуктор;

Редуктор: оснащен редуктором с твердыми зубьями с частотно-регулируемым двигателем мощностью 3 кВт;

Метод управления: контроль преобразователем частоты.

6

Трубопровод для расплава

Материал: бесшовная труба из нержавеющей стали;

Способ нагрева: электрический;

Форма утеплителя: минеральная вата.

7

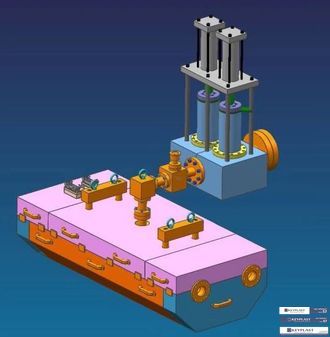

Комбинированная матричная головка для выдувания расплава

Форма для выдувания расплава: 1680 мм;

Используемый материал: ПП;

Производительность (суточная): 1200-1800;

Фактическая ширина: 1680 мм;

Ширина готовой продукции: 1600 мм;

Диаметр отверстий: 0,3 мм;

Материал корпуса: импортная нержавеющая сталь SUS630;

Отверстия для горячего воздуха с обеих сторон;

Электронагревательная труба из нержавеющей стали, 9 зон контроля температуры;

Материал: SUS630 (Япония);

Длина сенсорной головки: 1680 мм;

Длина отверстий: 1600 мм;

Диаметр прядильного отверстия: 0,3 мм;

L/D прядильного отверстия: 10:1;

Мощность нагрева: 24 кВт;

Фильера превращает расплав в тонкую струйку, которая вытягивается высокотемпературным и высокоскоростным газом с образованием сверхтонких волокон.

8

Вентилятор

Давление воздуха: 0,5-0,8 мПа;

Внутренняя скорость потока: 25 м3/мин;

Мощность: 90 кВт;

Метод управления: преобразователь частоты.

9

Система горячего воздуха

Мощность нагрева: 240 кВт;

Материал резервуара и трубы: нержавеющая сталь;

Форма изоляции: для герметизации внешнего изоляционного слоя используется нержавеющая сталь;

Резервуар нагревает воздух, выходящий из воздушного компрессора, до температуры, необходимой для процесса.

10

Вытяжной вентилятор

Вытяжное охлаждение: 50-80 м3/мин;

Давление воздуха: 3-4 МПа;

Мощность: 75кВт.

11

Подключенный трубопровод

Материал: нержавеющая сталь.

12

Машина плетения

Линейная скорость: 0-120 м/мин;

Материал сетки: РА;

Ширина сетки: 1800 мм;

Регулируемое расстояние прядения: 80-350 мм;

Формат установки: горизонтальное перемещение;

Мощность привода: 3кВт.

13

Статический уровень

Ширина: 1600 мм.

14

Намотчик с резкой (Продольно-намоточная машина)

Линейная скорость: 0-120 м/мин;

Режущее устройство: круглый нож;

Блок намотки: два заменяемых пневмовала.

15

Система электрического управления

Один комплект электрической коробки управления;

Система управления прибором;

Прибор для контроля температуры: Omron или RKC;

Ээлектрического шкаф: электрический шкаф из нержавеющей стали, с центральным управлением;

Контактор Delixi.
