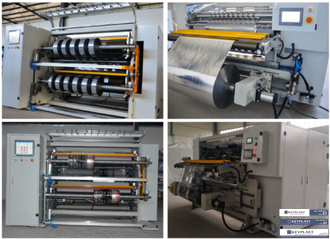

Бобинорезательная машина для фольги

Данная универсальная машина предназначена для

резки широкого спектра фольгированных материалов.

Технические характеристики машины

Назначение:

Оборудование предназначено для резки фольгированных материалов от 20 до 250 мкр.

1. Оборудование  оснащено PLC –контроллером, позволяющем работать в режиме намотки и размотки.
2. Высокотехнологичные валы исключают образование царапин на материале.
3. Узел приемки рулона оснащен датчиком контроля диаметра, ультразвуковой сенсор каждые 0,05 сек. контролирует диаметр перематывающего вала, а также регулирует натяжение материала.
4. Аккуратное сматывание бракованного материала, обеспечивает чистоту.

1. Основной блок:
2. Основной корпус выполнен из литейного чугуна и стали.
3. Основные валы выполнены бесшовным методом (хромированные, полированные, закаленные)
4. Основной прижимающий нитрилбутадиеновый ролик тайваньского производства.
5. Ведущие хромированные валы выполнены из алюминия и предотвращают царапание материала.
6. Приводной тип основного блока и вал намотки ведущих китайских фирм.

1. Узел размотки (подачи):
2. Узел размотки независимого типа.
3. EPC –контроллер снижает фрикционность.
4. Неаксиального типа пневматическая подача сырья, управляемая 1 человеком.
5. Ручной маховик обеспечивает регулировку влево-вправо, вперед-назад.
6. Система боковых роликов, исключает смещение неплотно намотанного материала влево-вправо.
7. Электромагнитный порошковый тормоз «E+L» (Германия), позволяет контролировать натяжение материала.
8. EPC контроллер «Pausource» (Тайвань)

1. Узел намотки:
2. 3-х дюймовый вал намотки (может быть установлен 6-и дюймовый).
3. Пневматический контроллер исключает блокировку вала.
4. Натяжение намотки контролируется двумя датчиками «CKD» (Япония).
5. Два комплекта прижимных валов намотки.
6. Система резки бритвенными лезвиями (8 шт)
7. Вакуумного типа система удаления кромок.
8. Устройство смотки отходов, обеспечивает чистоту.
9. Система контроля текущего диаметра вала намотки, регулируется ультразвуковым датчиком «P+F» (Германия), каждые 0,05 сек. контролирует натяжение.
10. Машина оборудована съемником рулонов с валов намотки на приемный механизм.

1. Электрооборудование:
2. Серводвигатель «Yaskawa» (Япония)-1.
3. Перематывающий двигатель «Yaskawa» (Япония)-2.
4. EPC датчик обеспечивает аналоговое управление сервомотором путем ультразвукового сигнала.
5. Датчики силы контролируют натяжение размотки.
6. Ультразвуковой сенсор регулирует текущий диаметр вала для оптимального натяжения.
7. PLC электронный контроллер оснащен тачскрином, позволяющим устанавливать необходимые параметры. Перед началом работы необходимо установить лишь толщину материала, ширину, плотность, диметр и скорость, остальные параметры устанавливаются автоматически.
8. Возможность ручного и автоматического ускорения и понижения скорости.
9. Двойное устройство электростатического отвода, обеспечивает снятие электростатики между резкой и перемоткой.
10. Переносной блок управления может быть установлен спереди и сзади от оборудования.

Технические параметры:

Основные характеристики:
