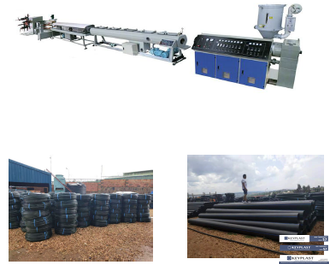

Трубная линия начального уровня 20-110 мм

№

Оборудование

Спецификация

Кол-во

1

Автопогрузчик

ZJ200

1 компл.

2

Бункер-сушилка

STG-U125

1 компл.

3

Высокоскоростной одношнековый экструдер

SJ65/33

1 компл.

4

Экструдер

SJ30/25

1 компл.

5

Матричная головка и пресс-форма

20-110 мм

1 компл.

6

Вакуумный калибровочный бак из нержавеющей стали

6 метров

1 компл.

7

Бак для распыления и охлаждения из нержавеющей стали

6 метров

1 компл.

8

Машина для намотки с двумя позициями

Для намотки труб 20-63 мм

1 компл.

9

Машина для резки без стружки

2,2 кВт, для резки труб 75-110 мм

1 компл.

10

Перекатывающий укладчик

4 метра

1 компл.

11

Список бесплатных запчастей

1

Вакуумный автопогрузчик с сушилкой

1 компл.

FLW-01

1)      Погрузчик:

·         Материал: нержавеющая сталь;

·         Тип: тип вакуумного всасывания;

·         Бункер-сушилка: сушка горячим воздухом;

2)      Воронка:

·         Тип: охлаждающая рубашка с циркулирующей водой;

·         Материал: Q235-A.

2

Высокоскоростной одношнековый экструдер SJ-65/33

1 компл.

FLW-02

Благодаря оптимизированному шнеку новой конструкции, экструзионная машина имеет следующие преимущества: высокая скорость пластификации, равномерное плавление, непрерывное и стабильное производство. Редуктор с высокими характеристиками. Высокий крутящий момент, долгий срок службы, низкий уровень шума.

1)      Модель: Sj-65×33;

2)      Шнек:

·         Диаметр: 65 мм;

·         Отношение L/D: 33:1;

·         Материал: 38CrMoAlA;

·         Обработка поверхности: азотирование, полировка;

3)      Цилиндр:

·         Материал: 38CrMoAlA;

·         Внутренняя обработка поверхности: азотирование, хонинговка;

·         Способ нагрева: керамическое кольцо нагрева;

·         Мощность нагрева: 12 кВт;

·         Зона нагрева: 4 зоны;

·         Система охлаждения: вентилятор;

·         Мощность охлаждения: 0.085кВт*4зоны;

4)      Редуктор (коробка передач):

·         Материал корпуса: HT200;

·         Форма шестерни: спираль;

·         Материал шестерни: 20CrMnTi;

·         Горячая обработка поверхности шестерни: закалка поверхности зуба;

·         Способ охлаждения: охлаждение внутренней циркуляцией;

5)      Двигатель:

·         Тип: переменного тока;

·         Мощность: 37 кВт;

·         Контроль: контроль частоты;

6)      Электрическое оборудование:

·         Контактор: Siemens;

·         Контроллер температуры: Omron;

·         Выключатель: Siemens;

·         Индикатор питания: продукция Chint;

·         Кнопка контроля: продукция Chint;

·         Преобразователь: 45 кВт, АВВ.

3

Линейный экструдер SJ-30/25

1 компл.

FLW-03

1)      Модель: SJ-30×25:

2)      Шнек:

·         Диаметр: 30 мм;

·         Отношение L/D: 25:1;

·         Материал: 38CrMoAlA;

·         Обработка поверхности: азотирование, полировка;

3)      Цилиндр:

·         Материал: 38CrMoAlA;

·         Внутренняя обработка поверхности: азотирование, хонинговка;

·         Способ нагрева: керамическое кольцо нагрева;

·         Мощность нагрева: 3 кВт;

·         Зона нагрева: 2 зоны;

·         Система охлаждения: вентилятор;

·         Мощность охлаждения: 0.085кВтХ2зоны.

4)      Двигатель:

·         Тип: динамо-машина переменного тока;

·         Мощность: 0.75 кВт;

·         Контроль: контроль частоты.

4

Матричная головка и пресс-форма

1 компл.

FLW-04

1)      Спецификация пресс-формы, два компл.: Ф20-110 мм;

2)      Материал пресс-формы: высококачественная пресс-форма;

3)      Структура пресс-формы: шнековая экструзионная матрица;

4)      Вакуумный калибровочный рукав: медный материал;

5)      Нагрев матричной головки: кольцо нагрева из нержавеющей стали.

5

Вакуумный калибровочный бак водяного охлаждения

1 компл.

FLW-05

1)      Вакуумный насос:

·         Модель: SZA-3;

·         Мощность: 4 кВт/шт.;

2)      Линейный привод:

·         Мощность: 0,75 кВт;

3)      Водяной насос высокого давления:

·         Мощность: 4 кВт/шт.;

4)      Вакуумный бак охлаждения:

·         Материал: нержавеющая сталь;

·         Ширина: 260 мм;

·         Длина: 6000 мм;

5)      Форсунка высокого давления:

·         Материал: инженерный пластиковый материал;

6)      Рама и направляющая:

·         Форма: прямоугольник;

·         Режим движения:вверх-вниз, влево-вправо (искусственный), до и после (электрический);

7)      Коробка управления: самодельная, электрические приборы – Siemens;

8)      Сопло:

·         Материал: нейлон 66 и нержавеющая сталь.

6

Бак для распыления и охлаждения из нержавеющей стали

1 компл.

FLW-06

1)      Бак для распыления и охлаждения:

·         Материал: нержавеющая сталь;

·         Ширина: 260 мм;

·         Длина: 6000 мм;

2)      Сопло:

·         Материал: нейлон 66 и нержавеющая сталь.

7

Тянущее гусеничное устройство

1 компл.

FLW-07

1)      Главный двигатель:

·         Мощность: 3,7 кВт;

2)      Тяговые гусеницы:

·         Количество: 2 шт.;

·         Длина: 1100 мм;

3)      Скорость: 3-16 м/мин;

4)      Размер: Ф16-110 мм;

5)      Модель: АВВ.

8

Машина для резки без стружки

1 компл.

FLW-07

1)      Диапазон применения: 20-110 мм;

2)      Давление сжатого воздуха: 0,5-0,7 мПа;

3)      Мощность двигателя: 2,2 кВт;

4)      Метод контроля: автоматическая метрическая резка.

9

Перекатывающий укладчик

1 компл.

FLW-09

1)      Диапазон применения: 20-110 мм;

2)      Открытие и закрытие барабана: пневматическое;

3)      Давления сжатого воздуха: 0,5-0,7 мПа.

10

Машина для намотки с двумя позициями

1 компл.

FLW-09

1)      Режим управления: моментный двигатель 10 N;

2)      Метод открытия и выпуска: пневматический;

3)      Воздушный цилиндр: 2 шт.;

4)      Количество накручиваемых метров: 100-300 м/плита;

5)      Подходящие размеры труб: Ф20-110 мм.

Таппинг

Режущий станок с визуальным позиционированием

Машина для упаковки труб

Проволочное устройство

Компрессор

Водяное охлаждение
