Автоматическая бобинорезательная машина для бумаги шириной 2100 мм

Основные технические характеристики

3.2. Основные компоненты

3.2.1. Главные особенности

• ПЛК производства Emerson и высокотехнологичный 7-дюймовый сенсорный экран. Все параметры отображаются на мониторе. Сенсорный экран обеспечивает отличные характеристики зрительного восприятия. Для запуска работы машины достаточно задать только диаметр рулона материала и толщину материала — на основе этих значений все остальные необходимые параметры ПЛК устанавливает автоматически.
• 3 двигателя производства компании Siemens (со штрих-кодом) с управлением от преобразователя: один двигатель (мощностью 15 кВт) для подачи материала и два двигателя (каждый мощностью 15 кВт) для регулирования натяжения полотна. Кроме того, машина оборудована двумя преобразователями частоты производства YASKAWA для управления этими двигателями: один преобразователь (мощностью 15 кВт) для управления двигателем подачи материала и второй преобразователь (мощностью 30 кВт) для управления двигателями регулирования натяжения полотна.
• 3 преобразователя частоты производства компании YASKAWA (мощностью 15 кВт) для управления двигателями.
• 1 пневматический тормоз производства итальянской компании RE для регулирования натяжения при размотке.
• Ультразвуковая система равнения полотна.
• Встроенная 3-блочная система автоматического регулирования натяжения с управлением от ПЛК.
• Все рабочие колеса механической передачи отрегулированы и сбалансированы в статическом и динамическом режимах работы.
• Кнопки аварийного останова.
• Счетчик длины полотна. При вводе соответствующих данных машина автоматически останавливается и включается сигнализация.
• Все электрооборудование сертифицировано в соответствии со стандартами ЕС.

3.2.2. Блок размотки

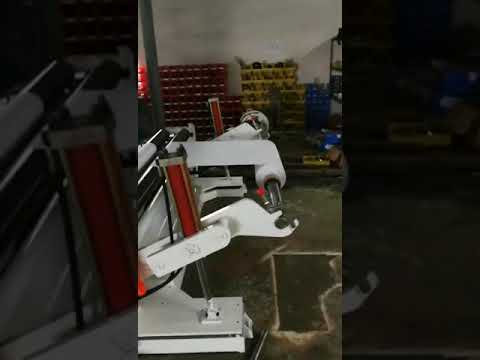

• Гидравлический размотчик с пневмовалом (на 3 дюйма) и гильзой вала (на 6 дюймов) для установки 6-дюймовых бумажных втулок.
• Гидравлическая подъемная система для загрузки тяжелых рулонов (грузоподъемностью до 5 000 кг).
• Ультразвуковая система равнения полотна для точного позиционирования полотна при продольной резке.
• 1 мощный пневматический тормоз производства итальянской компании RE.

3.2.3. Блок регулирования натяжения полотна при размотке

• Контроллер автоматического регулирования натяжения (расчет усилия натяжения по диаметру) для обеспечения постоянного усилия натяжения.
• Простота эксплуатации: на сенсорном экране можно ввести только размер втулки размотчика и исходный диаметр разматываемого полотна, после чего ПЛК автоматически запускает и контролирует работу машины.

3.2.4. Блок продольной резки

• Лезвие дискового типа для резки толстого материала (например, картона). Минимальная ширина резки: 30 мм.
• В дисковое режущее устройство входят лезвие с режущей кромкой, держатель лезвия и пружина. Все эти детали изготовлены посредством механообработки на станке с ЧПУ. Режущая кромка выполнена из высокопрочного материала (9CrSi).
• Двигатель мощностью 15 кВт производства компании Siemens и преобразователь мощностью 15 кВт производства компании Yaskawa для подачи материала.
• Возможность осуществлять микроперемещения полотна для предельно точного позиционирования краев.
• Автоматический счетчик длины полотна, обеспечивающий автоматический останов машины при достижении заданной длины полотна.

3.2.5. Блок намотки

• 2 раздвижных 3-дюймовых пневмовала для намотки.
• 3-дюймовый пневмовал является съемным, что упрощает процедуру замены рулона материала.
• Верхний намоточный вал оборудован гидравлическим подъемным устройством для снятия материала.

3.2.6. Блок регулирования натяжения полотна при размотке

• 2 двигателя мощностью 15 кВт производства компании Siemens с синхронизированным управлением от преобразователей производства компании Yaskawa для регулирования натяжения.
• 2 преобразователя мощностью 15 кВт производства компании Yaskawa для управления двигателями.
• 2-блочная система автоматического регулирования натяжения (расчет усилия натяжения по диаметру) с управлением от ПЛК для обеспечения постоянного усилия натяжения.

3.2.7. Блок подреза краев и удаления обрезков

• Блок подреза краев с обеих сторон полотна, входящий в состав блока продольной резки.
• Воздуходувка мощностью 1,5 кВт для удаления обрезков краев полотна.
• Трубка воздуходувки выполнена из долговечной нержавеющей стали (марки 304).

3.3. Дополнительное оборудование

• Раздвижной пневмовал (3 дюйма).
• Размоточные валы (12 дюймов).
• Безвальная размоточная стойка.
• Серводвигатели подачи.
• Разнофрикционный намоточный вал.
• Ультразвуковая система равнения полотна (EPC).
• Защитные ограждения для блока продольной резки.
• Кнопки аварийного останова на 4 сторонах машины.

Пусконаладка. Обучение персонала. Лизинг.
