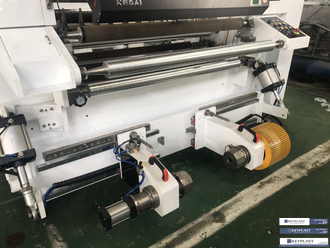

Бобинорезательная машина высокоскоростная серии D 1600 мм

Основные технические параметры:

Назначение:
Машина используется для резки PET, OPP, CPP, PE, PS, PVC, металлизированной пленки, штамповочной фольги, оптических материалов, рулона алюминиевой пленки, ламинированной пленки толщиной 10-150 микронов и для клейких этикеток, крафт бумаги, бумаги для печати, ламинированные/с покрытием материалы толщиной 30-350 г/см3; все виды материалов с/без печати различных материалов и т.д.

Основныемеханические конфигурации:

1. Блок главного корпуса:
2. Имеет чугунную и стальную конструкцию (чугун после вторичной закалки);
3. Главный ролик состоит из бесшовных стальных труб (после закалки, упрочнения поверхности, хромирования, полировки, динамической сбалансированной закалки);
4. Главный ролик пресса из резины (нитрильно-бутадиеновая резина);
5. Ролики направления из стали (алюминиевый сплав) и резины (нитрильно-бутадиеновая резина);
6. Режим работы главного корпуса и намоточных валов: синхронизированные колесо и ремень;
7. Все остальные ролики синхронизированы с намоточными валами (используются плоский ремень и колеса). Может появиться небольшое натяжение для материала, который легко растягивается.

1. Блок размотки:
2. Имеет цельную структуру;
3. Имеет съемный кронштейн с шариковым слайдером;
4. Безваловый автопогрузчик с гидравлическим подъемом. Принимает исходное сырье быстро, легкая загрузка и управляется одним человеком. 1 комплект устройства регулировки позволит отрегулировать влево и вправо, вперед и назад с помощью ручного колеса;
5. Натяжение размотки регулируется 1 комплектом магнитного тормоза 200 N/M через тензодатчик и PLC для постоянного натяжения;
6. PLC использует устройство корректировки Pausource, Тайвань, может направлять край и линию материала.

1. Блок намотки:
2. 3” пневматические фрикционные валы, которые контролируются клапаном, 6” опционально;
3. Пневматический контроль режима блокировки;
4. Привод натяжения намотки – 2 комплекта клапанов Festo, Германия, через PLC для постоянного натяжения;
5. Намоточный ролик давления состоит из 2 резиновых роликов давления;
6. Режущие ножи регулируются пневматическим цилиндром, 10 комплектов круглых ножей и 10 комплектов бритвенных ножей в комплекте машины;
7. Имеет вакуумную систему сбора отрезков, использует сильное всасывание;
8. Имеет разгрузочную стойку, которая может обеспечить больший диаметр готового продукта. Прост и эффективен в управлении и экономит время для следующей загрузки.

1. Электрическое оборудование:
   1. Инвертер главного двигателя Yaskawa, Япония, 1 шт.;
   2. Серводвигатель главного двигателя Danma, Тайвань, 1 шт.;
   3. Инвертер двигателя намотки Yaskawa, Япония, 2 шт.;
   4. Серводвигатель двигателя намотки Danma, Тайвань, 2 шт.;
   5. Аналоговый контроль ЕРС. Работает с помощью серводвигателя через CCD сигнал;
   6. PLC Siemens для достижения стабильного контроля, цветной сенсорный экран для отображения картинок. Интерактивные параметры настройки, без сложной конфигурации, запускают работу: для предварительного запуска пользователю нужно только ввести параметры толщины материала, ширины, плотности, диаметра и скорости, после чего компьютерные вычисления будут выполнены автоматически;
   7. С функциями автоматического и ручного ускорения и замедления;
   8. Блок снятия электростатического заряда: машина имеет группу статических щеток, расположенных на валу намотки сверху и снизу, что позволяет эффективно устранить статическое электричество между разрезанием и намоткой (по желанию).
