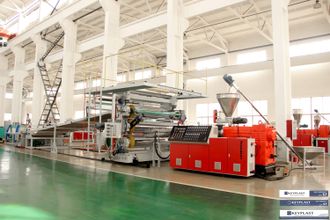

Плоскощелевой экструдер для производства ПВД/ПП листа шириной 1500 мм

Наша компания предлагает к поставке высококачественный экструдер для экструзии

листа ПВД\ПНД. Машина представляет собой высокопроизводительный экструзионный узел

совмещенный с каландровым узлом.

Главные технические показатели:

Исходный материал

ПВД, ПП гранулы и измельченные материалы

Ширина листа

1520 мм

Толщина листа

1-2 мм

Производительность экструзии

600 кг/ч

Условия работы

380 В, 50 Гц

Детальная информация:

1. 120/33 экструдер

1 комплект

Модель

Ф 150 мм, одношнековый экструдер

Блок загрузки

Воронка из нержавеющей стали, рубашка с водяным охлаждением

Диаметр шнека

Ф 150 мм

L/D

33:1

Материал шнека и цилиндра

38CrMoAl азотированная обработка поверхности

Производительность экструзии

300-600 кг/ч

Блок нагрева

Керамический нагреватель, 7 зон, 90 КВт

Регулятор температуры

PT-100, RKC Япония

Редуктор

Редуктор 20CrMoTi с узлом принудительной смазки и охлаждением, маленький размер, длительный срок службы

Материал рамы

Швеллер стальной сварной, усиленной конструкции

Дополнительное оборудование

Вакуумная машина подачи, 600 кг, 1 комплект

2. Гидравлический узел смены фильтра расплава

Метод смены

Гидравлический

Давление

≥10 мПа

Мощность масляного насоса

4 КВт

Материал пластины

38CrMoAlA азотная обработка HV＞750

3. Экструзионная матрица

Тип

Т-матричный тип

Материал

Изготовлена из высококачественной легированной стали 5CrNiMo, ковка поверхности, хромирование внутри прохода и полировка

Спецификация

Полировка твердым хромированием до зеркального блеска в полости матрицы, регулируемая задвижка на кромке матрицы, с широким экраном, электрический нагревательный стержень из нержавеющей стали

Ширина матричных кромок

1650 мм

Максимальная ширина листа

1520 мм

Толщина листа

1-2 мм

Регулятор температуры

PT-100, RKC Япония

4. Электрический шкаф управления

1 комплект

Тип

Отдельный

Материал

Среднеуглеродистая сталь (DC-01)

Панель управления

Индикатор питания, главный выключатель, кнопка аварийной остановки, кнопка вращения, вольтметр и выключатель питания

Электрические компоненты

Контактор Siemens AC, воздушный выключатель Delixi

5. Вспомогательное оборудование

1 комплект

5.1 Система полировки с тремя роликами

1 комплект

Тип

Наклонный тип 45 °

Диаметр полировочного ролика

Ф 400 мм

Ширина полировочного ролика

1600 мм

Твердость поверхности

HRC50～55

Шероховатость поверхности

0.025μm

Материал полировочного ролика

Стальная бесшовная труба с твердым хромом

Рама

Стальной сварной лист с закалом

АС двигатель

2,2 КВт

Устройство управления

Преобразователь частоты, три ролика и откатная машина могут управляться как отдельно, так и синхронно

Управляющий дистанционный ролик

Электромеханический, грубая регулировка мотора

Диапазон регулировки

0～50 мм

Подшипник

Термостойкий роликовый подшипник

Вращающееся соединение

6 частей по 1,25”

Электрошкаф

Отдельные, среднеуглеродистая сталь

5.2 Роликовый регулятор температуры

1 комплект

Тип

Отдельные три ролика, горизонтальный водяной ролик.

Точность контроля температуры

≤±1°С

Блок нагрева

Электрическая нагревательная панель из нержавеющей стали, 18 КВт, 3 группы

Насос холодной воды

2,2 КВт х 3 комплекта

5.3 Охлаждающий конвейерный мост

1 комплект

Длина

6 метров, 2 части, квадратная труба

Спецификация охлаждающего ролика

Ф 70х1600 мм, трубы из алюминиевого сплава, поверхностное упрочнение

5.4 Блок резки краев

1 комплект

Метод резки

Лезвием, продольная режущая и отрезающая установка установлены на мосту охлаждающего конвейера

5.5 Блок переработки краев

2 комплекта

Тип

Синхронная переработка, механический подъемный вал, ручная разгрузка

5.6 Вытягивающее устройство с резиновым роликом

1 комплект

Тип вытягивания

Активное трение

Размеры резинового ролика

Ф 250 мм, ширина 1600 мм

Тип зажима

2 ролика, пневматический зажим

Редуктор

Отсоединен, непосредственно установлен в головке вала приводного стального ролика, двигатель АС мощностью 3 КВт

Устройство управления

Преобразователь частоты, три ролика и откатная машина могут управляться как отдельно, так и синхронно

Электрошкаф

Отдельный, среднеуглеродистая сталь

5.7 Измеритель длины

1 комплект

5.8 Устройство намотки с двумя станциями

1 комплект

Устройство управления

Регулятор натяжения

Метод переключения станций

Ручное переключение

Тип намотки

Центральная намотка

Диаметр шпули

Ф 75 мм

Ширина намотки

1600 мм

Диаметр намотки

В пределах 800 мм

Лизинг. Пусконаладка. Монтаж. Обучение персонала. Гарантия 12 месяцев.
