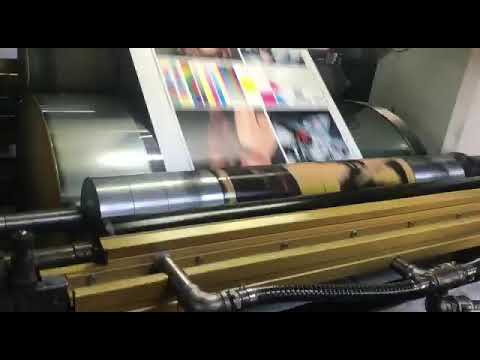

Машина печатная с центральным барабаном 6 цветов

·

Метод: Центральное тиснение для лучшей регистрации цвета. При конфигурации центрального тиснения
печатный материал поддерживается цилиндром и значительно улучшает регистрацию цвета, особенно с
растяжимыми материалами;
Структура: детали объединены для обеспечения пригодного и износостойкого дизайна;
Сушилка: Сушка горячим воздухом, автоматический регулятор температуры и отдельный источник тепла;
Лезвие Doctor blade: Открытый тип сборки для высокоскоростной печати;
Намотка: Микродвигатель с замедлением, приводная порошковая муфта, со стабилизацией напряжения
управления PLC;
Привод печатного цилиндра: Длина повторения составляет 5 мм;
С 1 комплектом печатного цилиндра 40 см. на машине;
Толщина корпуса: 75мм.

·
·
·
·

·
·
·

Модель

CHSCI6-1000J

Цвет печати:

6 цветов (6+0,
односторонняя печать,
полная ширина)

Ширина подачи материала:

1050 мм.

Максимальная ширина
печати:

950 мм.

Максимальная длина
печати:

300-800 мм.

Скорость машины:

150 м/мин.

Скорость печати:

120 м/мин. (зависит от
материала)

Точность регистра:

Поперечно: ±0.15мм;
Продольно: ±0.15мм

Главный двигатель:

3,7 кВт,

Преобразователь частоты:

3,7 кВт, Inovance Shenzhen

PLC

1 комплект, Inovance
Shenzhen

Общая мощность машины:

50 кВт.

Вес машины:

8000 кг.

Размер машины:

Д7800*Ш2400*В3300

Напряжение машины:

3 фазы, 380 В., 50 Гц.

1.Максимальный диаметр размотки:

Ф1000 мм.

2.Способ размотки:

Автоматическая загрузка.
Автоматический регулятор натяжения 1 шт.

3. Устройство сигнализации при окончании
материала:

Автоматическое удерживание натяжения при
остановке машины. Избежание провисания
материала

4. Точность натяжения:

±0,3 кг.

5. Система EPC (ультразвуковая) для размотки:

1 комплект

6. Размотка:

Пневмовал 3" 1 шт.

Автоматическое регулирование натяжения: баланс
материала при печати

Веб-регулировка EPC: не зависит от наличия пыли,
может быстро отслеживать печать.

Вид натяжения:

Алюминиевый ролик, хромированный
ролик

Зона натяжения:

2 зоны, зона намотки и зона размотки

Основные подшипники:

NSK, Япония

Ролик из алюминиевого сплава:

ASNU, Германия

Тип машины:

Мини Ci

Толщина рамы:

75 мм.

Анилоксовый ролик:

Керамический анилоксовый ролик 6 шт.,
Япония Murata (250-800 LPI, по решению
клиента)

Лезвие Doctor blade:

Закрытая камера Doctor blade 3 шт., открытое
лезвие Doctor blade 3 шт.

Давление печати:

Механический регулировка

Подъемные ролики:

Пневматические

Тип регистра цвета:

Ручным способом (автоматическая печать
после предварительной печати. При запуске
машины не нужно снова регистрировать цвет.)

Ролик:

Ф1200 мм, сделано в Китае

1) Сушка каждого цвета:

Электрическая сушка

2) Вентилятор:

2,2 кВт. Х 2 шт.

3) Двусторонний вентилятор:

Централизованное тепло, вытяжка

4) Мощность нагрева:

35 кВт.

1. Максимальный диаметр намотки:

Ф1000 мм.

2. Способ намотки:

Резиновый ролик с порошковой муфтой

3. Система контроля натяжения:

Автоматический регулятор натяжения 1 шт.

4. Намотка материала:

Пневмовал 3 " 1 шт.

5. Двигатель намотки:

2,2 кВт, Тайвань

6. Способ контроля давления:

Механический

7. Резиновый ролик:

Банановый ролик 1шт

01 Контактор:

Schneider

LCI-E2510

6 шт.

02 Выключатель:

Schneider

100A
40A
20A

1 шт.
3 шт.
1 шт.

03 Счётчик:

China

JC725

1 шт.

04 Выключатель срочной
остановки:

Schneider

ZB2-BE102C

2 шт.

05 Переключатель кнопки
поворота:

Wenzhou

LAY16

2 шт.

06 Мини-реле:

Schneider

CKC220VAC

3 шт.

07 Кнопка переключения:

Schneider

/

08 Регулятор температуры:

Schneider

XMTD-9131

2 шт.

09 Подсветка:

China

/

10 Термопара:

Schneider

MT-2M

2 шт.

11 Преобразователь
частоты:

Inovance.shenzhen

1 шт.

12 Автоматическое
регулирование натяжения:

China

B-600

2 шт.

13 Главный двигатель:

Inovance. shenzhen

H-3624MT

1 шт.

14 Контроль края кромки:

China

1 шт.

15 Сенсорный экран:

China

MCGS

1 шт.

Внутренний шестиугольный ключ

1 комплект

Отвертка

1 шт.

Крестообразная отвертка

1 шт.

Ножницы

1 шт.

Выключатель

1 шт.

Контактор

1 шт.
