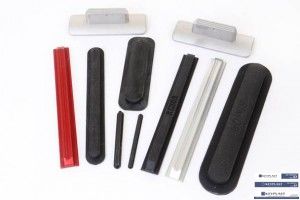

Изготавливаем и поставляем стандартные выдвижные элементы для пневматических валов различных конфигураций.
Варианты исполнения: резина, сталь, алюминий.
Ориентировочная цена 1000-2400 руб/шт.
Срок изготовления 3 недели - если это нестандарт.
Наши стандартные пины всегда в наличии
| Тип | A | B | C | D | E |
|
Длина (mm) |
Ширина (mm) | Высота рабочая (mm) |
Высота полная (mm) |
Шаг (mm) | |
| A | 132.1 | 6.4 | 5.4 | 6.8 | 125.7 |
| AA | 59.4 | 3.2 | 3.0 | 4.0 | 56.2 |
| AB | 59.4 | 3.2 | 4.0 | 5.0 | 56.2 |
| AC | 59.4 | 3.2 | 5.0 | 6.0 | 56.2 |
| AX | 132.1 | 6.4 | 6.1 | 7.8 | 125.7 |
| B | 144.8 | 19.1 | 4.1 | 7.0 | 125.7 |
| B1 | 101.6 | 19.1 | 4.1 | 6.5 | 82.6 |
| C | 144.8 | 19.1 | 5.8 | 7.8 | 125.7 |
| D1 | 144.8 | 19.1 | 7.3 | 9.2 | 125.7 |
| D2 | 87.6 | 19.1 | 8.1 | 10.0 | 68.6 |
| E | 144.8 | 19.1 | 9.9 | 12.0 | 125.7 |
| F | 144.8 | 19.1 | 10.7 | 13.0 | 125.7 |
| FX | 144.8 | 19.1 | 11.7 | 14.0 | 125.7 |
| G | 144.8 | 19.1 | 14.0 | 16.5 | 125.7 |
| GGM | 233.0 | 14.3 | 10.5 | 12.5 | 218.7 |
| GX | 144.8 | 19.1 | 14.6 | 16.0 | 125.7 |
| H | 144.8 | 19.1 | 18.7 | 21.0 | 125.7 |
| J | 132.1 | 6.4 | 8.6 | 8.9 | 125.7 |
| K | 135.3 | 9.5 | 14.0 | 15.9 | 125.7 |
| M | 140.0 | 14.3 | 7.1 | 9.8 | 125.7 |
| O | 140.0 | 14.3 | 10.7 | 12.0 | 125.7 |
| OX | 140.0 | 14.3 | 11.6 | 13.5 | 125.7 |
| P | 135.3 | 9.5 | 7.6 | 9.2 | 125.7 |
| P1 | 135.3 | 9.5 | 6.4 | 8.5 | 125.7 |
| Q | 140.0 | 14.3 | 14.0 | 15.8 | 125.7 |
| QX | 140.0 | 14.3 | 15.0 | 17.4 | 125.7 |
| R | 135.3 | 9.5 | 10.5 | 12.6 | 125.7 |
| R1 | 135.3 | 9.5 | 12.0 | 14.5 | 125.7 |
| S | 87.6 | 19.1 | 10.4 | 12.4 | 68.6 |
| T | 135.3 | 9.5 | 3.0 | 4.8 | 125.7 |
| U | 88.5 | 19.1 | 13.7 | 16.2 | 69.4 |
| Z | 138.4 | 12.7 | 17.3 | 19.3 | 125.7 |
| ZX | 138.4 | 12.7 | 19.6 | 22.3 | 125.7 |
